Joule Meter – PEM 250/500
Sehr kompaktes Energiemessgerät mit hoher Empfindlichkeit
- Messbereich bis 500 µJ
- Bis 30 nJ Empfindlichkeit
- Pyroelektrischer Sensor
- USB-Anschluss
- Kompaktes Design
AUFBAU
Das µ‑Joule Meter ist ein sehr kompaktes USB-Energiemessgerät auf Basis des pyroelektrischen Messprinzips mit dem Pulsenergien von 25 nJ bis 500 µJ gemessen werden können. Es zeichnet sich durch geringes Rauschen von nur 6 nJ, einem großen Dynamikumfang von 16 Bit AD-Wandlung (echte 14 Bit) sowie Linearität über alle Messbereiche und hoher Langzeitstabilität aus. Neben allen gängigen Lichtleitfasern kann wahlweise der freie Strahl gemessen werden.

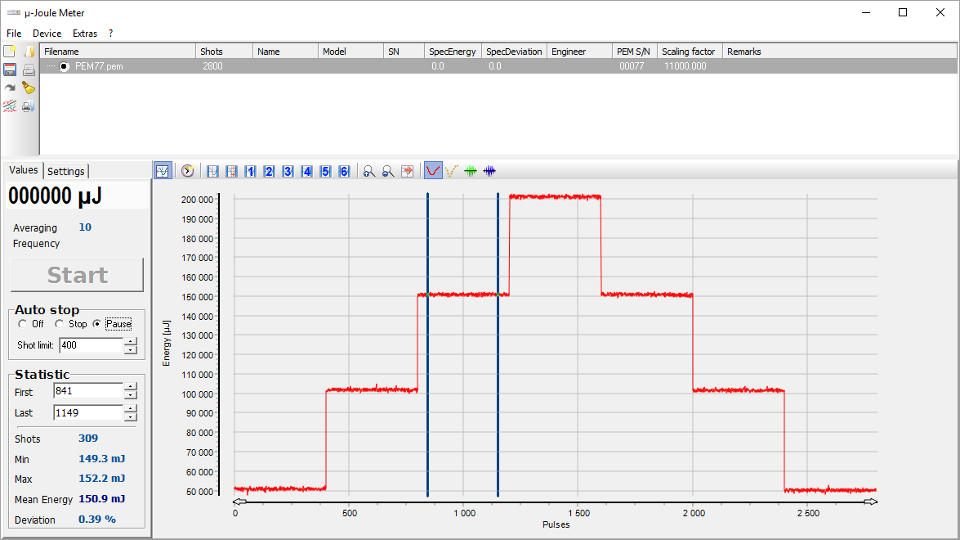

Das über den USB-Anschluss stromversorgte µ‑Joule Meter verfügt über Funktionsbaugruppen zur Messwerterfassung, ‑verarbeitung, ‑einstellung, Softwarekalibrierung, Digitalisierung und Speicherung. Die mitgelieferte Gerätesoftware verfügt über verschiedene Anzeigemodi der zeitgestempelten Messwerte – grafisch als Funktion oder Anzeige der Pulsnummer. Neben Export- und Statistikfunktionen für die Auswertung stehen Korrekturfaktoren für das Abschwächen oder den Ausgleich von Transmissionsverlusten bereit. Mehrere µ‑Joule Meter können an einem PC parallel betrieben werden.
SPEZIFIKATIONEN
| Modell | PEM 250 | PEM 500 |
|---|---|---|
| Messbereiche | 0,25 / 2,5 / 25 / 250 µJ | 0,25 / 2,5 / 25 / 250 / 500 µJ |
| Wiederholrate, max. | 500 Hz | 500 Hz |
| Impulsbreite | 3 ps…50 µs | 3 ps…50 µs |
| Empfindlichkeitsschwelle | 30 nJ | 30 nJ |
| Strahldichte max. | 10 MW/cm² | 10 MW/cm² |
| Spektrale Empfindlichkeit | 0,19…1,2 µm | 0,19…1,2 µm |
| Linearität | < 1 % 1 | < 1 % 1 |
| Kalibrierwellenlänge 2 | 355 ± 100 nm | 355 ± 100 nm |
| Genauigkeit | ± 4 % 2 | ± 4 % 2 |
| Messauflösung | 14 bit | 14 bit |
| Sensorfläche | Ø 8 mm | Ø 8 mm |
| Spannungsversorgung | 5 V DC vom USB-Anschluss | 5 V DC vom USB-Anschlus |
| Abmessungen (L x B x H) | (91 x 32 x 15) mm | (91 x 32 x 15) mm |
| Anschluss | USB | USB |
| Kabellänge | 1,7 m | 1,7 m |
| Arbeitstemperatur | +15…+38 °C | +15…+38 °C |
| Lagertemperatur | -10…+60 °C | -10…+60 °C |
| Relative Luftfeuchtigkeit, max. | 85 % | 85 % |
1 Für den Kalibrierwellenlängenbereich
2 Anpassung an kundenspezifische Anforderungen
Technische Änderungen ohne Vorankündigung vorbehalten
ANWENDUNGEN
- Echtzeit-Energiemessungen mittels Lichtleitfasern oder Freistrahl
- Laserüberwachung bei laserinduzierter Analytik im industriellen und medizinischen Bereich
- Simultane Prozessbeobachtung
- Systemkalibrierung
