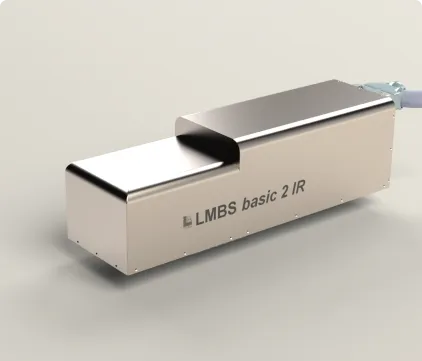

Das LMBS-Basic Lasermodul ist für die einfache Integration in automatisierte Produktionslinien konzipiert. Bearbeitungslayouts werden in der multiCAM CAD/CAM-Software erstellt und an die Steuerung übertragen. Mehrere Layouts können vorgeladen und über Eingabebefehle ausgewählt werden. Das Modul unterstützt sowohl den autonomen als auch den PC-gesteuerten Betrieb. Externe I/O ermöglichen den Start/Stopp von Programmen sowie die Überwachung des Systemstatus. Die Kommunikation ist über Ethernet oder Profibus möglich. Für eine verbesserte Haltbarkeit empfehlen wir das optionale Staubschutz-Upgrade, das eine erhöhte Widerstandsfähigkeit gegen Partikelkontamination bietet. Das Lasermodul LMBS basic 2 ist vielseitig einsetzbar und lässt sich mit einer breiten Palette an Lasertypen und technischen Varianten ausstatten. Es passt sich damit optimal an die spezifischen Anforderungen Ihres Prozesses an. Das Modul unterstützt Laserleistungen von 1 bis 200 Watt und deckt einen großen Wellenlängenbereich von UV bis FIR ab. Es kann entweder mit Luft- oder Wasserkühlung betrieben werden und ist ideal für die Integration in übergeordnete Prozessabläufe. Damit eignet es sich für zahlreiche Anwendungen in der Industrie. Das LMBS basic 2 ist in verschiedenen Varianten erhältlich, die individuell auf Ihre Bedürfnisse abgestimmt werden können. Sollten Sie spezielle Anforderungen an die Laserleistung haben, bieten wir auf Anfrage auch maßgeschneiderte Lösungen an.
| Lasertyp | DPSS Laser 355 nm |
| Optische Leistung | 1-40 W |
| Optik | F-Theta f254 oder auf Anfrage (andere Brennweiten oder telezentrische Linsen) |
| Bearbeitungsfeld | 175 x 175 mm oder auf Anfrage (100 x 100 mm, etc.) |
| Arbeitsabstand | 285 mm oder auf Anfrage (221 mm, etc.) |
| Gehäuse B x H x T | 802 x 232 x 235 mm |
| Schaltschrank B x H x T | 800 x 800 x 300 mm (inkl. Controller, Sicherheitskomponenten, Spannungsversorgung, etc.); Anschluss von bis zu 3 Modulen |
| Gewicht | 60 kg |
| Kabellänge (Modul zu Schaltschrank) | 5 m oder auf Anfrage |
| Kühlung | Wasser / Wasser oder Wasser / Luft |
| Besonderheiten & Extras | Fokuslageneinstellung über Z-Shift, Bilderkennung, On the fly, Absaugung, Chiller, Leistungsmessung uvm. |
| Lasertyp | Faserlaser 1064 nm (ns oder ps Laserpulse) |
| Optische Leistung | 20-3000 W |
| Optik | F-Theta f160 oder auf Anfrage (andere Brennweiten oder telezentrische Linsen) |
| Bearbeitungsfeld | 110 x 119 mm oder auf Anfrage (175 x 175 mm, etc.) |
| Arbeitsabstand | 185 mm |
| Gehäuse B x H x T | 707 x 287 x 202 mm |
| Schaltschrank B x H x T | 800 x 800 x 300 mm (inkl. Controller, Sicherheitskomponenten, Spannungsversorgung, etc.); Anschluss von bis zu 3 Modulen |
| Gewicht | 35 kg |
| Kabellänge (Modul zu Schaltschrank) | 5 m oder auf Anfrage |
| Kühlung | Wasser / Wasser oder Wasser / Luft oder Luft / Luft |
| Besonderheiten & Extras | Fokuslageneinstellung über Z-Shift, Bilderkennung, On the fly, Absaugung, Chiller, Leistungsmessung uvm. |
| Lasertyp | CO2 Laser 10.600 nm |
| Optische Leistung | 30-200 W |
| Optik | F-Theta-Optik mit feinem Laserspot für hohe Prozessgenauigkeit (+/- 0.02 mm) |
| Bearbeitungsfeld | 160 x 160 mm oder auf Anfrage (210 x 210 mm, etc.) |
| Arbeitsabstand | Auf Anfrage |
| Gehäuse B x H x T | 1350 x 450 x 270 mm |
| Schaltschrank B x H x T | 800 x 800 x 300 mm (inkl. Controller, Sicherheitskomponenten, Spannungsversorgung, etc.); Anschluss von bis zu 3 Modulen |
| Gewicht | 85 kg |
| Kabellänge (Modul zu Schaltschrank) | 5 m oder auf Anfrage |
| Kühlung | Wasser / Wasser oder Wasser / Luft oder Luft / Luft |
| Besonderheiten & Extras | Fokuslageneinstellung über Z-Shift, Bilderkennung, On the fly, Absaugung, Chiller, Leistungsmessung, erweiterter doppelt abgeschirmter Staubschutz für raue Umgebungen uvm. |
| Feature | Beschreibung |
|---|---|
| Laseroptiken | Verwendung von F-Theta-Optiken (auch Telezentrisch) für ein gleichbleibend gutes Bearbeitungsbild mit scharfen Strukturen im gesamten Bearbeitungsbereich |
| Focus-Shifter | Verschiebung des Arbeitsabstandes des Lasers für einen präzisen Bearbeitungsspot |
| Bilderkennung | Automatische Produkterkennung, Positionskorrektur, Skalierung, Reporting und Prozessbeobachtung |
| Laserleistungsmessung | Für Prozesse die eine konstante Laserleistung erfordern |
| Abstandsmessung | Zur Messung des Arbeitsabstandes bei variablen Produkten |
| Remote Control | Steuerung des Lasermoduls durch ein übergeordnetes System, bei Integration in größere Anlagen oder Prozessen. Steuerung per Feldbus, LAN oder digitaler Schnittstelle möglich |
| Gehäuseabdichtung | Schutzmaßnahmen für stark staubbelasteten Umgebungen |
